智能涵洞積水監測站，自動分析數據，高效預警積水風險。

　　智能涵洞積水監測站，自動分析數據，高效預警積水風險?！綟T-JS1S】智能涵洞積水監測站是融合先進傳感技術、物聯網通信技術與智能分析算法的現代化積水監測解決方案，專為精準、高效監測涵洞積水狀況而設計，為城市交通管理與防汛排澇工作提供有力支持。

　　能夠?qū)崟r、精準地捕捉積水水位變化，測量精度可達毫米級，確保數據準確可靠。同時，借助物聯網通信技術，監測站可將采集到的積水數據實時、穩定地傳輸至管理平臺，實現數據的遠程監控與共享，無論管理人員身處何地，都能及時掌握涵洞積水動態。

　　【設備組成】：電子水尺主機+水尺節

　　不同精度規格的水尺測量節不能混用。

　　遠程遙測終端RTU

　　【安裝位置】：安裝于電控箱內部

　　【供電方式】：

　?、?、支持支持10-30VDC寬壓供電。

　?、?、支持10-30VDC市電與太陽能板雙供電(需溝通好，出廠前改制優先市電供電，當市電斷電后太陽能板和蓄電池提供供電，設備正常工作不會間斷)

　　【數據上傳間隔】：30s~1000s可設置

　　【上行通訊接口】：

　?、?、通過4G/RJ45其中任意一種方式實時上傳電子水尺的水位測量和水位狀態。

　?、?、2路繼電器輸出，繼電器容量：250VAC/30VDC 3A。默認兩路繼電器全部關聯水位閾值，其中一路可設置有源無源，用作報警或自動控制，支持服務器遠程手動控制。

　　【下行通訊接口】：

　?、佟S485主站數據采集接口，讀取RS485電子水尺主機測量水位數據，波特率4800，最長通信距離≥1500米

　　②、RS485主站報警控制接口，當測量水位超過設定水位閾值后，寫入報警信息至RS485型聲光語音報警模塊。RS485主站報警控制接口通過區分語音報警模塊從站地址，可同時接入兩組RS485聲光語音報警模塊，波特率9600。

　?、?、RS485主站LED控制接口，連接LED屏控制卡，將水位測量數據實時顯示在LED顯示屏上。RS485主站LED控制接口通過區分字庫卡從站地址，可同時接入兩個雙色LED屏。

　?、堋陕烽_關量輸入接口(預留)

　?、荨陕纺M量輸入接口(預留)

　?、?、一路水浸檢測(預留)

　　【配置方式】：手機端APP通過藍牙無線非接觸式配置設備，參數包括：上傳目標地址、上傳目標端口、水位偏差值、水位閾值、水位回差、延時時間、數據上傳間隔、ICCID值。

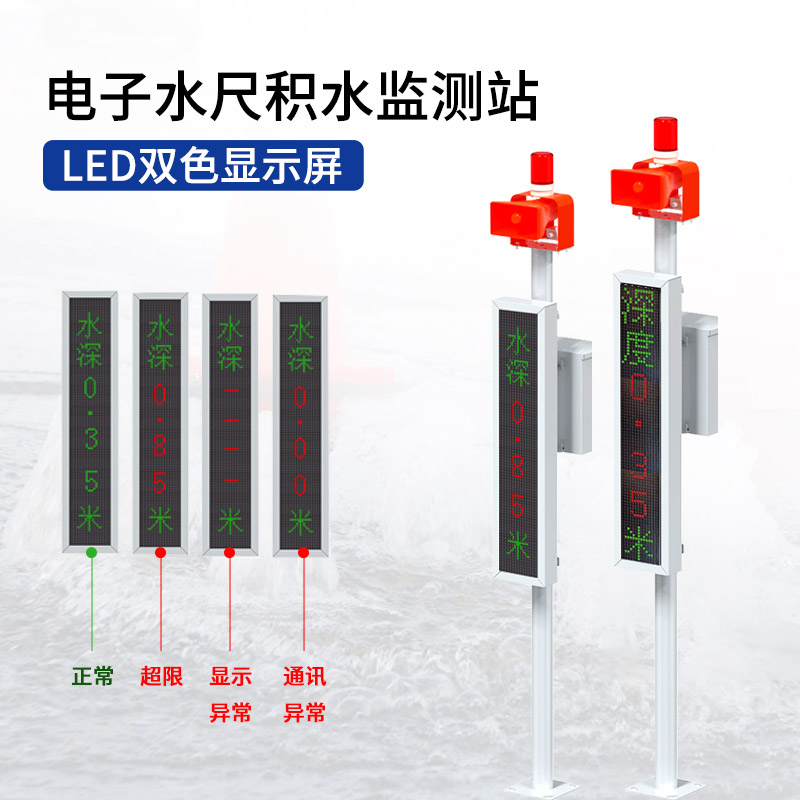

　　LED雙色顯示屏

　　①、尺寸102cm*22cm雙色屏，紅綠雙色屏

　?、凇卧妩c陣數為16*96，顯示方式為豎直顯示。

　?、邸⑦h程遙測終端主機RTU與LED字庫卡通訊正常狀態:

　　顯示內容為“當前積水深度0.35米"，可滾動顯示，漢字部分顯示綠色，數字部分正常顯示綠色，超限顯示紅色。

　?、堋⑦h程遙測終端主機RTU與LED字庫卡通訊異常狀態:

　　LED屏數字部分會顯示紅色橫杠“———"。

　　⑤、遠程遙測終端主機RTU與電子水尺主機通訊異常狀態:

　　LED屏數字部分會顯示紅色“0.00"。

　?、蕖⒈咎撞湍J帶一個LED雙色顯示屏，如果需要橋洞雙向報警顯示，可根據實際需要在增配一個LED雙色顯示屏。

　　聲光語音報警模塊

　?、佟⒙暪庹Z音報警模塊為RS485通訊接口，當測量水位超過設定水位閾值后，由遠程遙測終端主機RTU的RS485主站報警控制接口寫入報警信息至RS485型聲光語音報警模塊。

　　②、水位未超設置限值時，聲光語音報警模塊不工作。

　　③、當水位超限，聲光語音報警模塊語音播報內容固定為“當前水位較深，注意行車安全"。同時聲光報警器工作，超限一次聲光報警器和語音播報三次，三次后在判斷是否超限，每次播報間隔固定5S。

　　專用立桿支架

　　直徑76mm，高度2.0m白色立桿。默認配備膨脹螺絲。
